記憶環

形狀記憶合金熱收縮環（簡稱:記憶環)是利用形狀記憶合金的記憶恢復特性制成的，只需放置零件并將其加熱到指定溫度以上，相關緊固件產品可以自行安裝的。特點：1、組裝后的產品在低溫零下50℃、高溫零上250℃的環境內穩定使用。2、安裝方便、操作簡單、僅需加熱到指定溫度即可實現緊固、緊固力穩。3、免焊接、抗腐蝕、抗震動、抗沖擊、抗疲勞壽命長。

郵箱：

luke@smartnitinol.com

手機/微信：

177 2793 3902 (呂經理)

產品詢價

相關產品

需要找到正確的解決方案，請與我們的技術人員聯系，聯系我們!

所屬分類

標簽

產品描述

記憶環選用

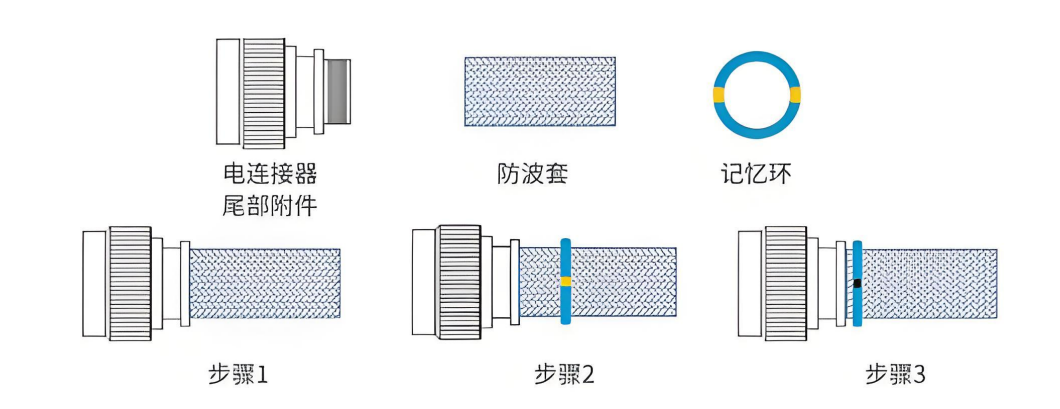

步驟講解

標準尺寸 D1:表示記憶環收縮前的內徑尺寸 D:表示電連接器尾部附件外徑尺寸 D2:表示記憶環空載加熱收縮后內徑尺寸:表示內表面帶有絕緣涂層

表1 國內標準系列記憶環型號尺寸表

型號	D₁^+01.5(mm)	D(mm)	D₂^+01.5(mm)
TR-04(l)	10.40	9.5	9.8
TR-05(l)	11.95	11.0	11.2
TR-06(l)	13.70	12.7	12.9
TR-07(l)	15.30	14.3	14.4
TR-08(l)	17.00	15.9	16.0
TR-10()	20.20	19.0	19.0
TR-12(I)	23.45	22.2	22.0
TR-14(I)	26.85	25.4	25.2
TR-16(I)	30.15	28.5	28.3
TR-18(I)	33.55	31.8	31.5
TR-2O(I)	36.80	35.0	34.6
TR-22(I)	39.95	38.0	37.6
TR-24(I)	43.50	41.3	40.9

表2 美國標準 A 系列記憶環型號尺寸表

型號	D₁^+0.12(mm)	D(mm)MAX	D₂(mm)
TR-04A (I)	10.08	9.5	9.73
TR-05A (I)	11.68	11.1	11.28
TR-06A (I)	13.28	12.7	12.83
TR-07A (I)	14.91	14.3	14.38
TR-08A (I)	16.51	15.9	15.90
TR-1OA (I)	19.74	19.0	19.00
TR-12A (I)	22.99	22.2	22.15
TR-14A (I)	26.26	25.4	25.27
TR-16A (I)	29.52	28.6	28.42
TR-18A (I)	32.82	31.8	31.55
TR-20A (I)	36.09	34.9	34.70
TR-22A (I)	39.33	38.1	37.08
TR-24A (I)	42.58	41.3	40.14

表3 美國標準 B 系列記憶環型號尺寸表

型號	D₁^+0.12(mm)	D(mm)MAX	D₂(mm)
TR-04B (I)	10.59	9.5	10.22
TR-05B (I)	12.19	11.1	11.74
TR-06B (I)	13.82	12.7	13.28
TR-07B (I)	15.42	14.3	14.83
TR-08B (I)	17.02	15.9	16.38
TR-10B (I)	20.24	19.0	19.48
TR-12B (I)	23.55	22.2	22.61
TR-14B (I)	26.77	25.4	25.73
TR-16B (I)	30.05	28.6	28.88
TR-18B (I)	33.33	31.8	32.00
TR-20B (I)	36.60	34.9	35.15
TR-22B (I)	39.86	38.1	37.58
TR-24B (I)	43.12	41.3	40.65
